如何检查pcb线路板的布线设计规则？

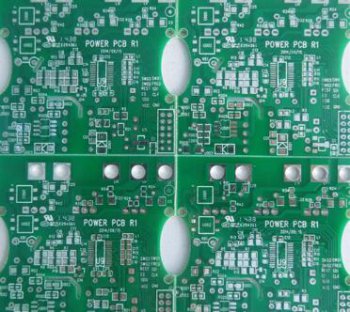

pcb线路板布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合pcb线路板生产工艺的需求，一般检查有如下几个方面：

1、pcb线路板与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孔之间的距离是否合理，是否满足生产要求。

2、pcb线路板电源线和地线的宽度是否合适，电源与地线之间是否紧耦合(低的波阻抗)，在PCB板中是否还有能让地线加宽的地方。

3、pcb线路板对于关键的信号线是否采取了好的措施，如长度最短，加保护线，输入线及输出线被明显地分开。

4、模拟电路和数字电路部分，是否有各自独立的地线。

5、后加在pcb线路板中的图形(如图标、注标)是否会造成信号短路。对一些不理想的线形进行修改。

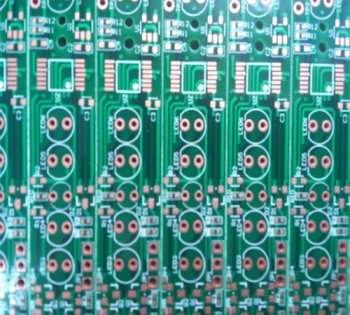

6、在pcb线路板上是否加有工艺线，阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上，以免影响电装质量。

7、pcb线路板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短路。
